iPhone 7 smontato: Modem Intel e perchè non c’è spazio per il jack da 3.5mm

Il teardown fatto da quei pazzi di iFixit rivela i lati più nascosti dell’ingegnerizzazione di Apple che però usa ancora tantissima colla.

E’ uscito da pochi giorni ma iFixit dopo i test iniziali ha smontato pezzo pezzo il nuovissimo iPhone 7 ed iPhone 7 Plus ed ha svelato tutti i segreti nascosti dentro i nuovi smartphone di Apple con la colla che ancora è molto usata, un motorino taptic engine più grande grazie allo spazio recuperato dal jack da 3.5mm.

https://i0.wp.com/image.prntscr.com/image/e91b9c20583d41fda91712f73dcbce05.jpeg?w=640

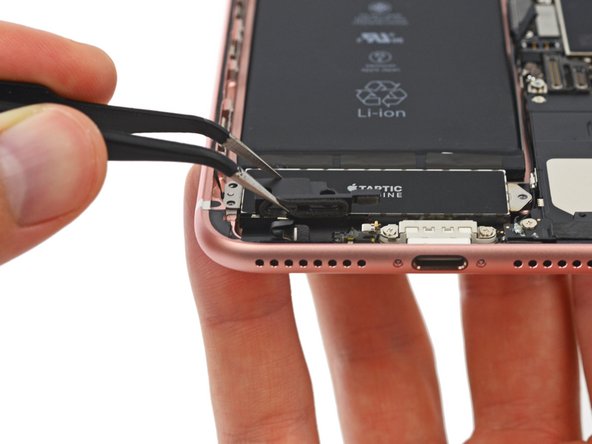

Il teardown ha confermato tutta la scheda tecnica che conosciamo e mostrato alcune curiosità. Infatti è confermata la batteria da 2.900 mAh per la versione 7 Plus e 1.960 mAh per la versione 7, un motorino taptic engine più grande ed uniforme anche per merito dello spazio recuperato dall’eliminazione del jack da 3,5mm.

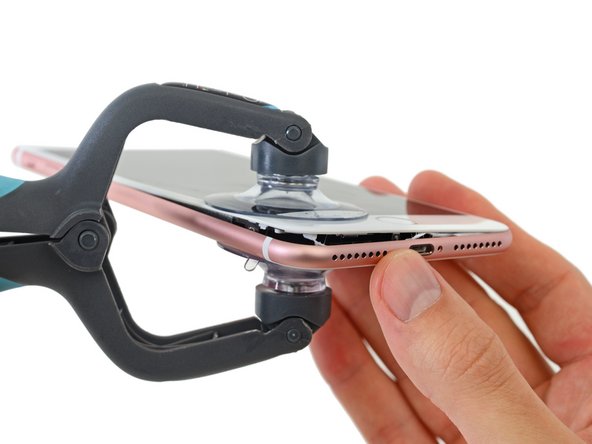

Image 2/3: The adhesive strip sealing the 7 Plus is considerably stronger than the strip we found in [https://www.ifixit.com/Teardown/iPhone+6s+Plus+Teardown/48171#s107891|its predecessor|new_window=true]. Could this be our first sign of waterproofing?

La fase iniziare dello smontaggio è fatto usando la ventosa che ha mostrato come Apple utilizzi ancora l’adesivo per tenere fermo il display alla scocca e proprio l’adesivo potrebbe aver aiutato Apple ad ottenere la certificazione IP67 per resistere all’acqua. Dunque Apple ama ancora molto la colla, caratteristica che i concorrenti hanno eliminato da tempo.

La fotocamera con doppio sensore, un grandangolare ed un teleobiettivo con ingrandimento 2X, ha quattro piastre di metallo che sono i magneti usati per la stabilizzazione ottica.

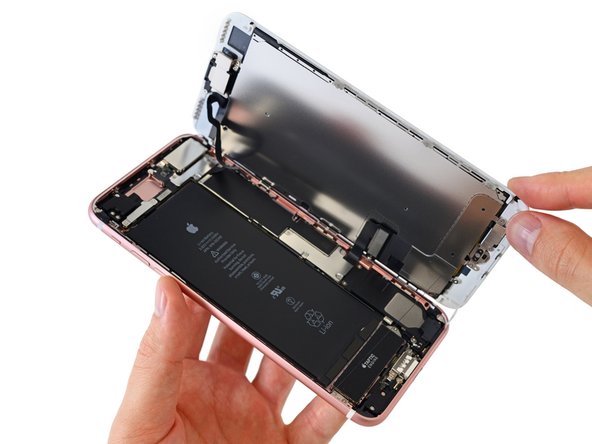

Image 1/2: We got lucky and didn't rip the display cables along the middle-right side. Thankfully, the top cable has some slack.

Poi ancora una volta viene confermata la scheda tecnica con il SoC Apple A10 Fusion, ben 3GB di RAM per 7 Plus e 2GB di RAM per il 7 che è prodotta da Samsung, la NAND da 128GB Toshiba ed il modulo modem che è Intel.

Image 1/3: No fancy electronics here, just some well-designed acoustics and molded plastic.

Ecco la scheda madre smontata.

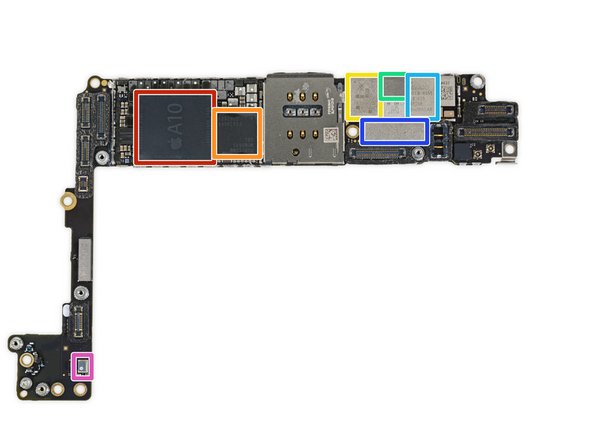

Image 1/1: Apple A10 Fusion APL1W24 SoC + Samsung 3 GB LPDDR4 RAM (as denoted by the markings K3RG4G40MM-YGCH)

  • Apple A10 Fusion APL1W24 SoC + Samsung 3 GB LPDDR4 RAM (as denoted by the markings K3RG4G40MM-YGCH)
  • Qualcomm MDM9645M LTE Cat. 12 Modem
  • Skyworks 78100-20
  • Avago AFEM-8065 Power Amplifier Module
  • Avago AFEM-8055 Power Amplifier Module
  • Universal Scientific Industrial O1 X4
  • Bosch Sensortec BMP280 Barometric Pressure Sensor

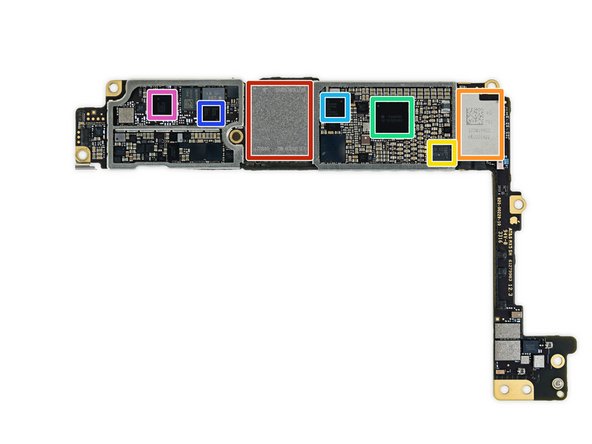

Image 1/1: Toshiba THGBX6T0T8LLFXF 128 GB NAND Flash

  • Toshiba THGBX6T0T8LLFXF 128 GB NAND Flash
  • Murata 339S00199 Wi-Fi/Bluetooth Module
  • NXP 67V04 NFC Controller
  • Dialog 338S00225 Power Management IC
  • Qualcomm PMD9645 Power Management IC
  • Qualcomm WTR4905 Multimode LTE Transceiver
  • Qualcomm WTR3925 RF Transceiver

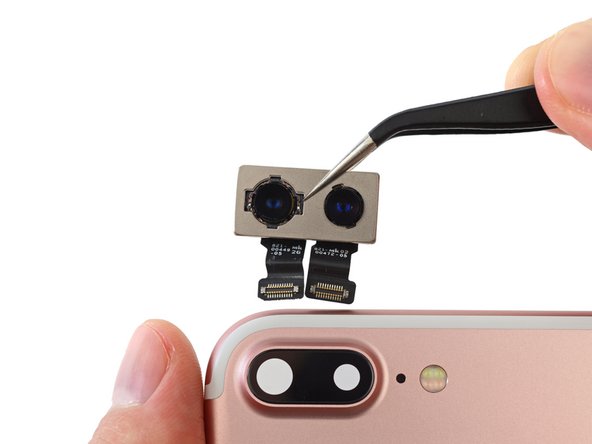

Image 1/3: The two 12 MP cameras—one wide-angle with Optical Image Stabilization (OIS), just like in the iPhone 7, the second a telephoto—allow for optical zoom.





Scheda Tecnica iPhone 7 ed iPhone 7 Plus

  • Display iPhone 7 4,7” Retina HD, con risoluzione da 1.334 x 750 pixel e densità da 326 ppi e tecnologia True Tone
  • Display iPhone 7 Plus 5,5” Retina HD, con risoluzione da 1.920 x 1080 pixel e densità da 401 ppi
  • CPU Apple A10 Fusion Quad-Core
  • RAM 2GB iPhone 7 / 3GB iPhone 7 Plus
  • Memoria interna 32 / 128 / 256 GB (non espandibile)
  • Fotocamera posteriore iPhone 7 12 megapixel con OIS, f/1.8 e f
  • Fotocamera posteriore iPhone 7 Plus doppia fotocamera da 12 megapixel con OIS, f/1.8; una lente con grandangolo, l’altra teleobiettivo
  • Fotocamera frontale 7 megapixel con stabilizzatore digitale
  • Batteria 1.960 mAh / 2.810 mAh
  • Altro Impermeabilità (certificazione IP67), Nuovo tasto Home, Speaker stereo
  • Dimensioni e Peso iPhone 7 138,29 x 67,06 x 7,15 mm per 143 grammi
  • Dimensioni e Peso iPhone 7 Plus 158,2 x 77,9 x 7,3 mm per 192 grammi
  • OS iOS 10
