Nuovo SUPER articolo per i lettori di YourLifeUpdated, in particolare per quelli che hanno sempre voluto capire come leggere le varie sigle relative al grado di protezione IP di smartphone, cellulari e altri dispositivi elettrici.
Di seguito trovi infatti la tabella che ti spiega nel dettaglio come funziona e come si legge il grado di protezione IP nel modo più semplice e chiaro possibile.
Senza margine di errore, dunque, avrai la possibilità di capire tutto quello che bisogna sapere sul grado di protezione IP dei vari dispositivi elettrici in commercio.
Ma non perdiamoci in chiacchiere, iniziamo subito con la nostra guida.
Cosa è il grado di protezione IP?
Il grado di protezione IP o Protezione dagli Ingressi è una classificazione stabilita dalla International Electrotechnical Commission (IEC) per definire l’efficacia della tenuta degli involucri delle apparecchiature elettriche contro corpi esterni.
In parole povere, il grado di protezione IP indica quanto è impermeabile all’acqua o alla polvere un prodotto elettrico.
Questo sistema per misurare la protezione dagli ingressi è definito dalla norma EN 60529 (norma britannica BS EN 60529:1992, norma europea IEC 60509:1989) e descrive come corpi esterni posso penetrare nell’involucro di un apparecchio elettrico.
Che cosa significano i numeri e le lettere del grado di protezione IP?
Le due cifre di una classificazione IP definiscono quanto è protetto un prodotto.
La prima cifra si riferisce alla protezione contro i corpi solidi, come polvere e sporco, e la seconda cifra si riferisce ai liquidi come l’acqua.
Come si legge il grado di protezione IP?
La prima cifra indica il grado di protezione contro la penetrazione di corpi solidi estranei.
| IP | Significato |
| 0 | nessuna protezione |
| 1 | protetto contro corpi solidi superiori a 50 mm di diametro |
| 2 | protetto contro corpi solidi superiori a 12 mm di diametro |
| 3 | protetto contro corpi solidi superiori a 2,5 mm di diametro |
| 4 | protetto contro corpi solidi superiori a 1 mm di diametro |
| 5 | protetto contro le polveri (nessun deposito nocivo) |
| 6 | totalmente protetto contro le polveri |
La seconda cifra indica il grado di protezione contro la penetrazione di liquidi.
| IP | Significato |
| 0 | nessuna protezione |
| 1 | protetto contro le cadute verticali di gocce d’acqua |
| 2 | protetto contro le cadute di gocce d’acqua o pioggia fino a 15° dalla verticale |
| 3 | protetto contro le cadute di gocce d’acqua o pioggia fino a 60° dalla verticale |
| 4 | protetto contro gli spruzzi d’acqua da tutte le direzioni |
| 5 | protetto contro i getti d’acqua |
| 6 | protetto contro i getti d’acqua potenti |
| 7 | protetto contro gli effetti delle immersioni temporanee |
| 8 | protetto contro gli effetti delle immersioni continue |
La lettera aggiuntiva indica il grado di protezione contro l’accesso a parti pericolose.
| IP | Significato |
| A | protetto contro l’accesso con la mano |
| B | protetto contro l’accesso il dito |
| C | protetto contro l’accesso con attrezzo |
| D | protetto contro l’accesso con filo |
La lettera supplementare fornisce informazioni relative alla protezione del materiale.
| IP | Significato |
| H | adatto per apparecchiatura ad alta tensione |
| M | provato contro gli effetti dannosi dovuti all’ingresso d’acqua quando le parti mobili dell’apparecchiatura sono in moto |
| S | provato contro gli effetti dannosi dovuti all’ingresso d’acqua quando le parti mobili dell’apparecchiatura non sono in moto |
| W | adatto all’uso in condizioni atmosferiche specificate e dotato di misure o procedimenti addizionali |
Gradi di Protezione IP: la Tabella che spiega tutto in modo chiaro
Bene, ora che abbiamo imparato tutta la parte di teoria, passiamo a quella pratica.

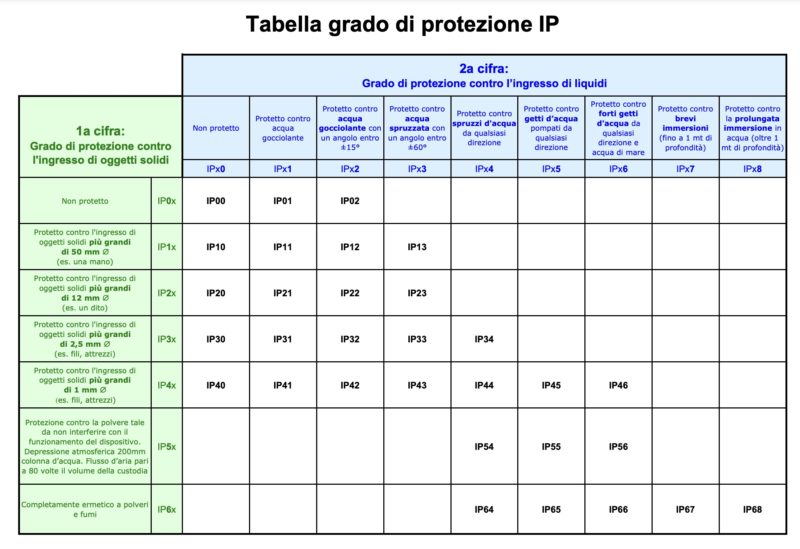

Ecco a te un paio di tabelle molto interessanti, chiare e ben fatte che ti permettono di leggere e conoscere i gradi di protezione IP in modo estremamente comodo ed immediato.

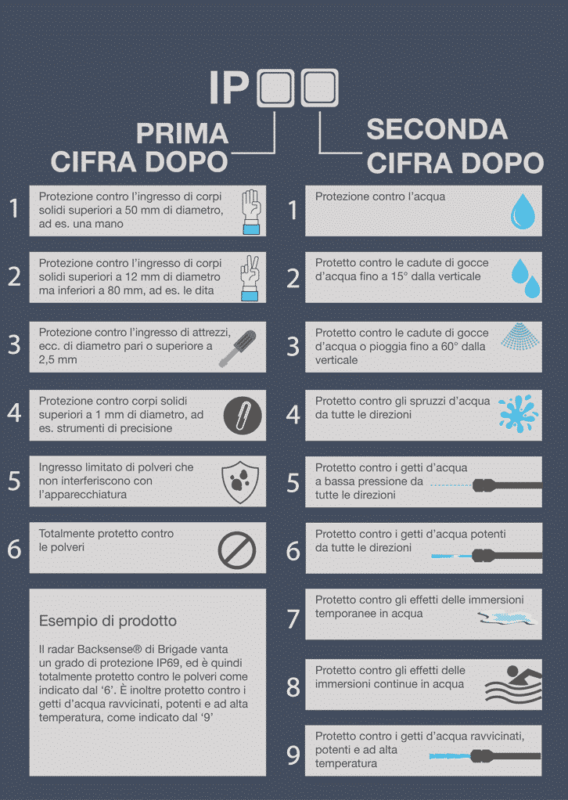

In alternativa, ecco una seconda tabella:
Esempi dei Gradi di Protezione IP più diffusi
Grado di protezione IP44 cosa significa
Protezione contro la penetrazione di corpi solidi maggiori di 1 mm.
Protezione contro la penetrazione di liquidi da gocce, vapori o spruzzi in qualsiasi direzione.
La penetrazione di corpi solidi inferiori a 1 mm e liquidi non deve danneggiare l’apparecchiatura.
Grado di protezione IP54 cosa significa
Protezione totale alla penetrazione di corpi solidi.
Protezione contro la penetrazione di liquidi da gocce, vapori o spruzzi in qualsiasi direzione.
La penetrazione di polveri e liquidi non deve danneggiare l’apparecchiatura.
Grado di protezione IP55 cosa significa
Protezione totale alla penetrazione di corpi solidi.
Protezione contro la penetrazione di liquidi da gocce, vapori, spruzzi e getti d’acqua in qualsiasi direzione.
La penetrazione di polveri e liquidi non deve danneggiare l’apparecchiatura.
Grado di protezione IP65 cosa significa
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro la penetrazione di liquidi da gocce, vapori, spruzzi e getti d’acqua in qualsiasi direzione.
La penetrazione liquidi non deve danneggiare l’apparecchiatura.
Grado di protezione IP66 cosa significa
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro la penetrazione di liquidi da spruzzi, mareggiate e forti getti d’acqua in qualsiasi direzione.
La penetrazione liquidi non deve danneggiare l’apparecchiatura.
Grado di protezione IP67 cosa significa
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro l’immersione in acqua momentanea per 30 minuti a 1 metro di profondità.
Grado di protezione IP68 cosa significa
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro l’immersione in acqua permanente a 1 metro di profondità.
Grado di protezione IP68-XX cosa significa
Protezione totale alla penetrazione di corpi solidi e polveri.
Protezione contro l’immersione in acqua permanente a xx metri di profondità.
Dubbi o domande?
Lascia un commento a fine articolo, ti risponderò il prima possibile!
